  • 这两天终于把激光加在3D打印机上了 [图片] [图片] [图片] 激光路径打印 雕刻路径打印 [图片] [图片] [图片] 激光和冷却风扇加在一起,我加的激光头是5V的当然不能直接和冷却风扇加在一起。冷却风扇开到40%是电压的确是5V,我已经试过了那个电压不稳定,会把激光头烧掉!!所以我加了一块降压板 [图片] 还加了一块继电器 [图片] 继电器线圈接和冷却风扇接在一起,别忘了加个开关,用作3D打印激光切割切换。将压板输入通过继电器接在12V电源上 [图片] 到此激光头加上了。当然最重要的不是加激光头!而是G代码 图像导出G代码有很多方法,关键是能让咱们的3D打印机用。我这里有了3种软件InkscapePortable,文泰三维雕刻,ArtCAM 。 这里我只说一下文泰三维雕刻(下面简称文泰),其他的自己摸索吧! 打开文泰 [图片] 设置材质大小,这个就是咱们的打印范围,根据自己打印机尺寸设置 [图片] 导入要打印的图片,文字可以用文泰直接输入。 [图片] 大小,位置自行设置 [图片] 选择图像转换 [图片] 下一步——下一步——下一步 [图片] 龙的轮廓做出来了!!!把龙删掉只留下轮廓 [图片] 这个工具箱非常主要,第一个是雕刻文字图片的,第二个是雕刻浮雕立体的,咱们的打印机框架够结实,加上刀具也能雕刻浮雕!!最后一个是导出G代码。 把咱们的小龙导出刀具路径把,选择第一个2D [图片] 阴刻,阳刻,就是把龙雕刻成实心的还是空心的,雕刻深度,要调成你激光头焦距高度,下面的刀具库咱们不用管它们都是什么刀具 [图片] 把刀宽调到你激光斑点的大小就行,调宽了可以自己试一下。 单机确定路径出现了 [图片] ‘这是阴刻 [图片] 这是阳刻 放大看一下 [图片] 这就是路径0.1毫米宽 最后导出G代码 [图片] 单击设置 [图片] 设置码开头,结尾的G代码,开头前让打印机X,Y,Z归0 结尾归不归0无所谓!G90绝对坐标,这个要不要也无所谓,咱们3D打印板子默认就是G90!G28就是X,Y,Z归0,G28后面不用打X0.000,Y0.000,Z0.000打印机也能归0.开头你就打上 G28 G1 Zxxx xxx就是激光头焦距!单击确定导出G代码、 到此文泰雕刻就可以关闭了!用不着了! [图片] 导出的G代码就是这个样子的,如果你用笔画画这个G代码就可以直接用(主要Z轴的高度,可以再文泰刀经里面设置雕刻深度修改) 我们用3D打印软件打开这个G代码看一下 [图片] 就是这个样子 ,上面的这些都不是主要,最主要的是文泰导出的G代码不能直接拿来做激光雕刻,因为在不雕刻的时候要想办法让激光停止,这了有3种办法,1加速移动(速度快激光就雕刻不上了,缺点激光头要常开),2抬起Z轴(不在激光焦距范围,缺点速度慢),3激光可以控制,所以为什么在文章开头要加继电器,怎么麻烦了。 到这里朋友们要问了G代码那么多要怎么修改!! 对这里还有用到2个软件,都是批量替换软件。 G90 G28 X0.000Y0.000 G28 Z0.000 G1 Z28.000 N0 G0 X42.067 Y177.752 Z0.000 N1 G1 X42.074 Y177.653 Z-0.000 N2 G1 X42.369 Y177.653 Z-0.000 N3 G1 X42.074 Y177.653 Z-0.000 N4 G1 X42.081 Y177.554 Z-0.000 N5 G1 X42.672 Y177.554 Z-0.000 N6 G1 X42.735 Y177.534 Z-0.000 N7 G1 X42.918 Y177.455 Z-0.000 看一下文泰导出的G代码,我雕刻深度设置的是0所以Z全部是0.000。最头痛的是它导出的G代码有行号N1,N2......怎么去掉? 下面要用到这个软件 [图片] 超级批量文件替换!万幸又怎么个软件! 上面我打开的就是文泰导出的G代码文件,选择特殊替换,起始特征字符串填写N,结束特征字符串填写G,替换内容不填。意思就是从N到G中间的所以东西删除,包括N,G单击确定导出的G代码就变成这样了 [图片] 到此为止超级批量替换也关了!也用不着了!! 打开下一个软件Notepad++,百度N++就知道,跟上面的超级批量替换功能一样,这个比较好用 [图片] 黑色的字体是换行符不管它,你可管不了它! 咱们的G代码经过咱们三番五次的折腾,都不是G代码了,没G了! 没G就加上 [图片] 查找——替换 [图片] 寻找目标填^,^的意思就是每行开头,替换为填G,单击全部替换 [图片] 结果,头几行变成GG了!!,这个两种方法,1在文泰导出G代码之前G代码设置G开头就不要写G,2现在修改 [图片] 老方法,查找——替换GG全部替换为G,单击确定 [图片] 咱们的G代码有回来了,到此有人就问了,为什么费劲心思要把行号N1,N2,N3 ……去掉? 这一点很重要,接下了你就知道去掉它们的重要性了 [图片] 这是在3D打印软件了的G代码,黄线是 G90 G28 X0.000Y0.000 G28 Z0.000 G1 Z28.000 G0 X42.067 Y177.752 Z0.000 G1 X42.074 Y177.653 Z-0.000 G1 X42.369 Y177.653 Z-0.000 G1 X42.074 Y177.653 Z-0.000 中 G1 Z28.000 G0 X42.067 Y177.752 Z0.000 意思就是这一段路径激光要关闭的之后激光要打开,到下一个不打印时间激光再次关闭,打开, 看一下下一个不打印段 G1 X50.083 Y150.554 Z-0.000 G1 X50.057 Y150.626 Z-0.000 G1 X52.202 Y150.626 Z-0.000 G0 X36.018 Y163.694 Z0.000 G1 X37.012 Y163.694 Z-0.000 G1 X37.009 Y163.793 Z-0.000 要发现规律,凡是不打印段都是G0开头,打印段都是G1开头,这就是规律,批量替换有希望了!! 替换的内容我已经写好,都是一模一样的(我的Z全是0.0000) Z0.000 G1 替换为Z0.000 F5000\r\nM107\r\nG4 P1\r\nG1 F250.000\r\nM106\r\nG4 P1\r\nG1 G0替换为G4 P1\r\nM107\r\nG0 结果下面是G代码中间的一段不打印段 G1 X33.868 Y167.753 Z-0.000 G1 X34.047 Y167.753 Z-0.000 G1 X33.868 Y167.753 Z-0.000 G1 X33.849 Y167.654 Z-0.000 G1 X33.850 Y167.654 Z-0.000 G4 P1 M107 G0 X43.197 Y138.647 Z0.000 F5000 M107 G4 P1 G1 F250.000 M106 G4 P1 G1 X42.452 Y138.647 Z-0.000 G1 X42.665 Y138.746 Z-0.000 G1 X43.076 Y138.746 Z-0.000 G1 X43.060 Y138.759 Z-0.000 解释一下上面意思 G4 延时的意思P1延时时间0.01毫秒(大概是,反正时间很短,不影响打印速度),为什么要打这个?不打这个冷却风扇不执行M107(其他办法没试G0 ,G1也行吧!)M107就是关闭冷却风扇指令,F5000就是速度指令,不打印段快速移动,也可以设的更快,8000也行。下面这个M107最好也加上,因为没有它打印最后打印机归0激光不会停!在往下G1 F250这个就是打印段速度。我的激光头功率小,所以就这速度。在下一个F出现之前都是这速度。M106打开冷却风扇,替换内容中的\r\n是换行的意思。 到此完成。 [图片]

    - 暂无回复 -

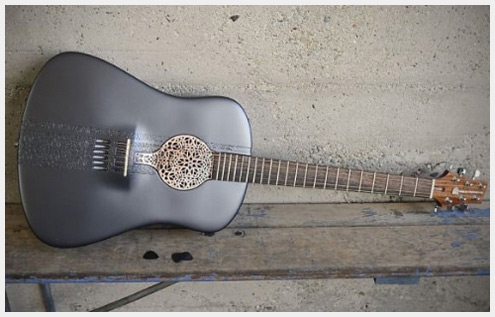

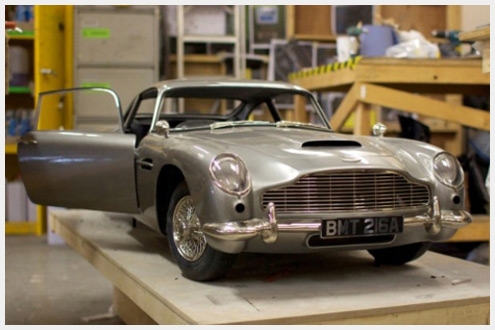

  • [图片] 还记得《生活大爆炸》中关于3D打印那一段嘛!是不是也很想去DIY一个这样神奇的个性作品呢。随着技术的越来越成熟,相信3D打印会越来越贴近我们的生活。你可以打印出工作模板上的三维物体,这是真的。制造商可以为你提供模板,你可以轻松得到你想要的模型。你甚至可以做一个昂贵的汽车模型副本,比如1960年的阿斯顿.马丁DB5。今天我们要分享出的就是20个惊人的3D打印艺术创意。让你对未来产生无线的遐想。创意无限! 1。一个火炮工作 在过去,3D打印枪支发射了几个回合后 ??,轻松突破。然而今天,非营利性机构防御分布式提供用户下载必要的文件,打印自己的枪支,你在家里有一个3D打印机。 这里有一个视频,他们的创作在半自动和全自动模式射击。 [图片] 2。3D印刷民谣吉他 斯科特Summi创建了世界上第一个3D印刷的木吉他,这意味着我们其余的人现在都知道这是可以做到的。 三维打印,可以用塑料,金属的音孔盖和脚跟联合的吉他。除了工作乐器,狂热的吉他手也可以让他们最喜爱的音乐家或偶像的3D副本的吉他。 [图片] 3。手工制作的相机镜头 相机镜头是复杂的创建,但与三维打印,你可以使自己的镜头,甚至偶然发现的一些创意和独特的结果。 的创造者,这个镜头采用丙烯酸更换镜头上的玻璃和其他的工具和机器结合了许多小的部分组合在一起。最重要的是,镜头的工作原理!这几张照片拍摄的3D印刷的镜头。 [图片] 4。尺八长笛 这是一个美丽的日本长笛,做出来的不锈钢,3D印刷。它配备了几个不同的款式,如镀金的青铜亚光磨砂或光泽和古董(见下图)。长笛是长9.4英寸,有一个微小的龙的设计,如果你看不够紧密。 你可以购买这个美丽的乐器239.95美元,。你能想象这是什么意思幻想电影爱好者的吗? [图片] 5。刚性枚织机 如果你到织布,然后你可以创建此的刚性枚织机用3D打印机和一些原料的塑料材料,整个事情一起举行的螺丝。创作者使用了一个称为openSCAD设计的三维建模程序。 历史课教学,将成为一个整体,更有趣,当你可以看到实际的交易工具,从一个周期的时间。 [图片] 6。儿童绘画的3D俑 有没有想过把’真实’的东西到你的孩子的图纸,从图纸到可能的雕塑吗?现在好了,你可以为99欧元。可以变成你的孩子的彩绘艺术作品的三维打印。 对象是4英寸长,可以用来装饰你的办公桌或在家中或作为一个奖杯,你的孩子的艺术才华。 [图片] 7。3D胎儿 “3D扫描”你腹中的孩子是一个全新的意义。取而代之的是你的超声图像,一家日本公司现在给你一个“天使”,形状的3D你的胎儿1275美元的打印。创建3D模型的3D处理的图像数据与BioTexture。 [图片] 8。3D打印的医疗模式 当谈到高科技,科学必须有一个DAB。三维打印,医生将有更便宜的替代了解人体解剖学,还可以注入的尸体,而无需使用到外科实践的现实主义。 由于印刷的医疗模式是如此的准确,医生也可以规划的手术,这样的模式在印刷之前,真正的病人去下刀。 [图片] 9。电光源鞋 这款鞋充满了错综复杂的细节和灯光是1米多长,而不是一对可以穿的鞋。它被用来作为Onitsuka Tiger的商业,并创建一个三维打印机。的链接,说,你可以购买它为5879.83欧元,并把它作为一个现代雕塑在您的家中。 您可以检查出惊人的决策,这种鞋在这个视频。 [图片] 10。IPhone 5的外壳和卡持有人 这创造的几套Kyttanen可能看起来像一个精心设计的iPhone 5例,但比它的真正功能更强大。它也可以持有两张牌。 它的名字命名的画家,这是来自蒙德里安案例,蒙德里安,谁喜欢多个水平线和垂直线的设计。有3种颜色可供选择以优惠的价格为$ 34.99。 [图片] 11。齿轮包装 如果你想使你的装备与你周围,并希望它被组织得井井有条,那么你可以买这种3D打印的齿轮,可以节省你的裹布解开许多电缆的麻烦和时间。 它可以在各种不同的颜色和范围从10至20欧元的价格取决于你选择的颜色印刷。 [图片] 12。无限的食俗 – IPad支架 这一立场的灵感来自于一个芬兰概念的决心;小肌肉的’人’的iPad是相当困难的错过。这绝对是一个艺术作品,你可以购买的价格为1.61。 这似乎昂贵的过荣耀的智能手机或平板的立场,但它是你付出巨大的代价,任何一种美的艺术。 [图片] 13。可自定义的3D印刷Bugdroids的 Android的爱好者会喜欢Android的雕像,以显示自己的办公桌上,但什么是真棒关于这些3D印刷的是,他们有自定义主题,描述你的个性。 有25个设计选择以优惠的价格为$ 21.99,如果你找不到,说明你的东西,有一个选项可以定制您自己的Bugdroid在一开始的价格为29.99美元。 [图片] 14。霓虹灯 是谁创造了iPhone 5例以上来自同一人,这里是棕榈的灯。几套Kyttanen创建这个醒目的艺术作品,它在各种尺寸的。使用它作为您的装饰的一部分,作为一个落地台灯,一张桌子或天花板的灯具。 [图片] 15。万花筒时钟 这里是一个两件式的三维印刷的时钟,这有两部分组成,第一部分甲和B部分的时钟被分成2′面’,紫色编号脸和它后面的设计面。 几个指令,就可以把两者结合起来,并把它和在任何时间运行。白色的万花筒时钟工具包是适用于一共有51美元或61美元一黑一。 [图片] 16。3D解剖学二Revolutis雕塑 这件艺术作品的创作是一个最被认可的3D印刷设计师约书亚哈克。它的印有聚酰胺,尼龙和玻璃的组合,用激光熔合在一起。检查链接了这个迷人的和复杂的创作更多的特写照片。 [图片] 17。咖啡杯 这是打印出来的釉面陶瓷杯特浓咖啡。印刷过程中几乎一整天,,和一个每天一杯项目的目的是设计和创建30个独特的杯在30天内。您可以从本网站购买他们的作品,价格范围从$ 36 77美元。 [图片] 18。三维印刷高跟鞋的 这称为形态发生对3D印刷高跟鞋的设计由Pauline范栋勤激光烧结尼龙做出来的。她与创作自由的设计,赢得了“最有创意的集合”奖在2010年的Mittelmoda的事件。 它有不同的颜色和真正定义未来的3D打印机配件。 [图片] 19。3D印花面料 设计师吉日Evenhuise一起几套Kyttanen的针和线,通过使用软件,收集一个人的身体数据,瞬间打造完美的衣服已经过时。 这种类型的技术是可以回收的,需要的劳动力减少,缩短生产时间,并最终降低的碳足迹一个更环保的方式来创建服装。另外,你可以肯定,你在网上买的衣服可以像手套一样适合你。 [图片] 20。3D打印比基尼 – N21 这种高科技的比基尼是由一个强大的,灵活的和0.7毫米的超薄材料,防水尼龙12,。正因为如此,创作者说,这是理想的泳装变得更加舒适时,接触到水。这个未来的三维服装费200-300美刀,可从本网站订购。

    - 暂无回复 -
